Что включает контроль сварных соединений?
Контроль сварных соединений представляет собой комплекс регламентированных процедур, направленных на проверку качества сварки, выявление дефектов и оценку соответствия выполненных работ проектным решениям, нормативным требованиям и производственной документации. Объем обследования определяется назначением конструкции, категорией опасности объекта, типом металла, способом сварки, доступностью шва и требованиями локальной документации. Обычно работы начинаются с изучения технической документации: чертежей, монтажных схем, журналов сварочных работ, сертификатов на металл и сварочные материалы, удостоверений сварщиков, карт технологического процесса и ранее оформленных протоколов и актов.
В состав контроля могут входить визуальный контроль, измерительный контроль, ультразвуковой контроль, радиографический контроль, капиллярный или магнитопорошковый метод. Визуально проверяются форма и размеры шва, наличие подрезов, наплывов, трещин, прожогов, пор, несплавлений и других внешних признаков нарушения технологии. Измерительный контроль позволяет определить геометрические параметры соединения, величину усиления, катет углового шва, смещение кромок и отклонения от проектных размеров. Неразрушающие методы применяются для обнаружения внутренних и поверхностных дефектов, которые невозможно установить при обычном осмотре.
При необходимости проводится оценка механических свойств металла и сварного соединения, анализ причин образования дефектов, а также проверка влияния коррозионного износа на остаточную работоспособность конструкции. По итогам оформляются протокол контроля, технический отчет и заключение лаборатории. Документы содержат сведения об объекте, примененных методиках, оборудовании, результатах измерений, выявленных несоответствиях и выводах ответственных лиц. Работы выполняет аттестованная лаборатория с использованием поверенных средств измерений и методик, соответствующих установленным правилам. В Барнауле специалисты компании Авеста ОТиПБ проводят контроль сварных соединений на основании исходных данных и требований конкретного объекта.
Какие дефекты сварных соединений выявляются при обследовании?
В процессе обследования выявляются наружные и внутренние дефекты, которые могут снижать прочность, герметичность, устойчивость и срок службы металлоконструкции или технологического трубопровода. К наиболее распространенным нарушениям относятся трещины, непровары, несплавления, пористость, шлаковые включения, подрезы, прожоги, наплывы, кратеры, превышение или недостаток усиления шва, смещение свариваемых элементов и нарушение установленной геометрии. Отдельно оценивается коррозионный износ основного металла и зоны термического влияния, поскольку уменьшение толщины стенки способно изменить расчетную несущую способность даже при внешне удовлетворительном состоянии сварного соединения.
Визуальный контроль позволяет обнаружить дефекты поверхности и нарушения формы шва. Измерительный контроль применяется для определения размеров соединения, глубины подрезов, величины смещения кромок и фактической толщины элементов. Ультразвуковой контроль помогает выявлять внутренние несплошности, непровары, трещины и несплавления без разрушения конструкции. Радиографический контроль используется для получения изображения внутренней структуры и особенно полезен при проверке стыковых соединений, где необходимо определить поры, включения и внутренние нарушения сплошности. Выбор метода зависит от материала, толщины, конфигурации шва, доступности поверхности и требований нормативных документов.
При интерпретации результатов специалисты учитывают не только факт наличия дефекта, но и его размеры, расположение, ориентацию, количество, взаимное влияние и допустимость для конкретного оборудования. Один и тот же признак может иметь разное значение для несущей конструкции, резервуара, трубопровода или элемента, работающего под давлением. Поэтому проверка соответствия проводится по проектным документам, стандартам, правилам промышленной безопасности и утвержденным методикам. По результатам составляются протоколы и акты, где фиксируются координаты дефектов, фотографии, схемы контроля и рекомендации по устранению. В Алтайском крае специалисты учитывают климатические условия, эксплуатационную нагрузку, особенности производства и локальные требования предприятия. При необходимости формируется технический отчет с выводом о возможности дальнейшей эксплуатации либо о необходимости ремонта и повторного контроля.
Когда применяются ультразвуковой и радиографический контроль сварки?

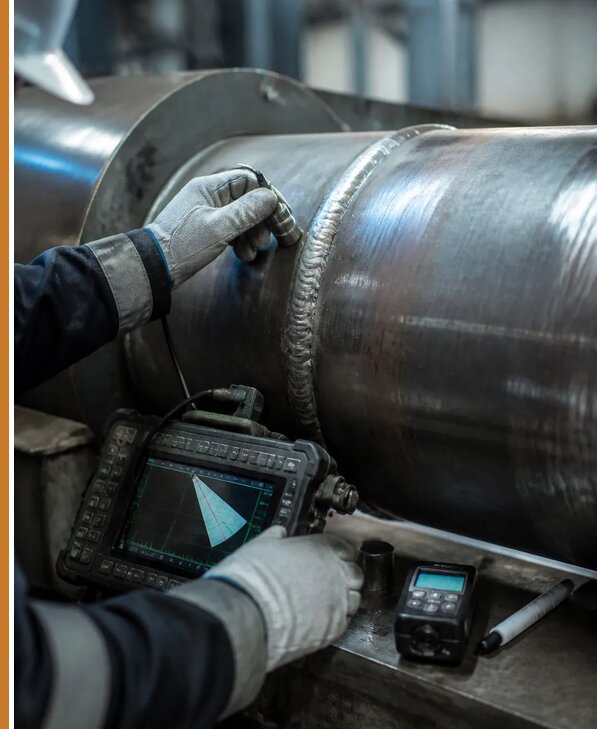

Ультразвуковой и радиографический контроль применяются тогда, когда требуется определить внутреннее состояние сварного соединения без вырезки образцов и разрушения конструкции. Выбор технологии выполняется после изучения проектной и производственной документации, характеристик металла, толщины стенки, типа соединения, доступности поверхностей и требований нормативных требований. Ультразвуковой контроль основан на распространении упругих волн в металле и регистрации отражений от несплошностей. Метод позволяет обнаруживать непровары, несплавления, трещины, поры и шлаковые включения, а также оценивать их условные размеры и координаты. Он эффективен при обследовании длинных швов, трубопроводов, балок, резервуаров и других конструкций, где требуется быстро проверить значительный объем соединений.
Радиографический контроль выполняется с применением рентгеновского или гамма-излучения. В результате получают радиографическое изображение, на котором могут быть видны внутренние поры, включения, прожоги и нарушения сплошности. Метод особенно информативен для стыковых соединений и позволяет сохранить наглядное подтверждение результатов. При этом необходимо организовать защитную зону, ограничить доступ работников и соблюдать правила радиационной безопасности. Конкретные условия проведения определяются программой работ и ответственными лицами объекта.
Ни один метод не является универсальным. Ультразвуковая диагностика может иметь ограничения при контроле тонких деталей, сложной геометрии, крупнозернистой структуре металла или наличии труднодоступных участков. Радиография требует подготовки поверхности, размещения источника и приемника излучения, а также времени на обработку и расшифровку результатов. Поэтому часто применяется сочетание методов: сначала выполняются визуальный контроль и измерительный контроль, затем выбирается оптимальный способ неразрушающего обследования. По каждому этапу оформляется протокол контроля с указанием оборудования, настроек, чувствительности, зоны проверки и результатов. В сентябре возможно проведение работ на действующем объекте по согласованному графику. Итогом становится заключение лаборатории и технический отчет, подтверждающие оценку соответствия либо содержащие перечень выявленных дефектов и обязательных корректирующих мероприятий.
Какие документы необходимы для проведения контроля сварных соединений?
Для качественного проведения контроля необходимо предоставить документы, позволяющие сопоставить фактическое состояние соединений с проектными решениями и установленными критериями приемки. В первую очередь изучаются проект, рабочие чертежи, схемы расположения швов, спецификации металлопроката, технологические карты сварки и требования к объему неразрушающего контроля. Если обследуется оборудование, работающее под давлением, дополнительно анализируются паспорт, расчетные параметры, сведения о рабочей среде, температуре, давлении и предыдущих технических освидетельствованиях. Для металлоконструкций важны данные о назначении элемента, расчетных нагрузках, условиях эксплуатации и проведенных ремонтах.
К производственной документации относятся журналы сварочных работ, журналы входного контроля, документы о качестве основного металла и сварочных материалов, сведения о термической обработке, удостоверения и допуски сварщиков, акты приемки скрытых работ, предыдущие протоколы и заключения. При наличии коррозионного износа предоставляются результаты замеров толщины, дефектоскопии, обследований и сведения о воздействии агрессивной среды. Если часть документов отсутствует, специалисты фиксируют это в программе работ и определяют возможность выполнения контроля по фактическим размерам, маркировке, результатам обследования и доступным архивным сведениям.
Документация необходима не только для подготовки, но и для правильной интерпретации результатов. Без данных о марке металла, толщине стенки, категории соединения и назначении конструкции невозможно достоверно определить допустимость обнаруженного дефекта. Перед началом работ согласуются зоны проверки, методики, объем выборки, критерии оценки и порядок оформления результатов. После завершения подготавливаются протокол контроля, схемы с привязкой дефектов, фотофиксация, протоколы и акты, а также технический отчет. При выявлении значимых несоответствий в документе указываются рекомендации по ремонту, усилению, ограничению эксплуатации или повторной диагностике. Чтобы получить предварительный расчет стоимости, направьте исходные материалы Юрию Александровичу. Стоимость определяется после оценки объема, сложности доступа, количества соединений и выбранных методов, базовая цена может составлять от 3541 руб/м² для работ, рассчитываемых по площади.
Что происходит после выявления дефектов в сварных соединениях?
Выявление дефекта не означает автоматического запрета эксплуатации конструкции. Сначала проводится его техническая оценка: устанавливаются вид и размеры несплошности, расположение относительно расчетного сечения, глубина, протяженность, ориентация и возможное развитие под нагрузкой. Затем результаты сопоставляются с критериями приемки, проектными решениями, правилами промышленной безопасности и фактическими условиями эксплуатации. Специалисты также проверяют, не связан ли дефект с систематическим нарушением технологии сварки, неправильным выбором материалов, недостаточной подготовкой кромок, перегревом, остаточными напряжениями или коррозионным воздействием.
По итогам оформляется заключение лаборатории и технический отчет. В документах указывается, соответствует ли соединение установленным требованиям, допускается ли его дальнейшая эксплуатация, необходимы ли ремонт, усиление, снижение нагрузки или повторная проверка. Если дефект признан допустимым, он фиксируется в отчетности с указанием основания для такого вывода и рекомендаций по наблюдению. Если обнаружено недопустимое нарушение, определяются границы ремонтной зоны, способ удаления дефектного участка, требования к повторной сварке, объем последующего контроля и порядок приемки восстановленного соединения.
Ремонт выполняется по согласованной технологии с учетом марки металла, толщины элементов, условий доступа и требований к предварительному подогреву или термообработке. После ремонта проводится повторный визуальный контроль и измерительный контроль, а при необходимости ультразвуковой контроль, радиографический контроль или другие методы. Контроль соблюдения требований распространяется на подготовку кромок, квалификацию сварщиков, применение материалов, режимы сварки и оформление производственной документации. Только после получения положительных результатов и подписания необходимых документов соединение может быть принято к дальнейшей эксплуатации.
Компания Авеста ОТиПБ выполняет оценку соответствия и помогает сформировать понятный порядок дальнейших действий для владельца объекта и ответственных лиц. Мы работаем Пн-Пт 09-18 Сб-Вс вых.. При заказе услуги под ключ скидка от 15 процентов. Сведения о выполненных работах и итоговые документы могут использоваться при техническом освидетельствовании, производственном контроле, подготовке объекта к проверке надзорных органов и планировании регламентированных процедур на 2026. Телефон для связи: +7 931 105-63-33.
